ARTIFACT WI/Fiesta Image White Pixel

சிஸ்டம்: 1.5டி சிக்னா ட்வின் எக்ஸைட் II (மென்பொருள் பதிப்பு 11.0எம்4)

பிரச்சனை/அறிகுறி

DWI (ஜூம் பயன்முறை மற்றும் முழுப் பயன்முறை) மற்றும் ஃபீஸ்டா (ஜூம் பயன்முறை மற்றும் முழுப் பயன்முறை) படமும், பாடி காயில் அல்லது ஹெட் காயிலைப் பயன்படுத்தும் போது, ​​கண்ணுக்குத் தெரியும் ரெட்டிகுலேட் அல்லது கார்டுராய் கலைப்பொருளைக் கொண்டிருக்கும், மற்ற வழக்கமான படம் சாதாரணமாகத் தெரிகிறது

சரித்திரம்/குறிப்பு

1. சூப்பர் நடத்து ஷிம் செக், ரிசல்ட் எல்லாம் பாஸ்.

2. நோயாளி பாலத்தை அகற்றவும், எந்த நாணயமும் மற்ற உலோகமும் கிடைக்கவில்லை.

3. கிராஃபிடி அளவுத்திருத்தத்தை அனைத்து சொற்களும் பச்சை நிறத்தில் செய்யுங்கள்.

4. ஜூம் மற்றும் முழு BACC ஐ இயக்கவும்.

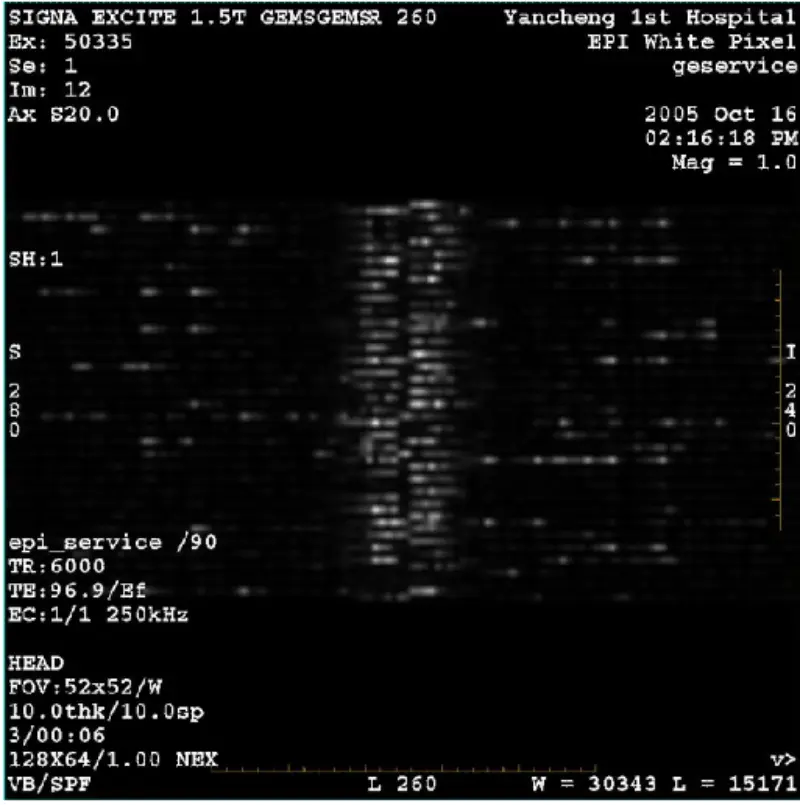

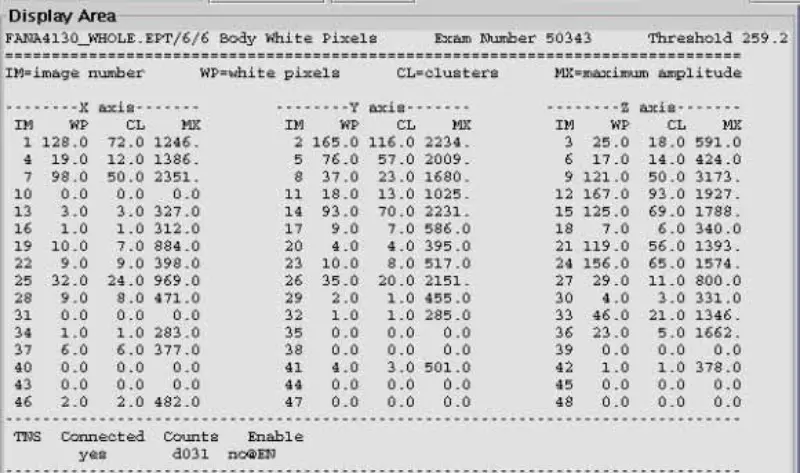

5. ஜூம் மற்றும் முழு EPT ஐ இயக்கவும். இதன் விளைவாக வெள்ளை பிக்சல் கடுமையானது மற்றும் பிற பொருட்கள் கடந்து செல்கின்றன

தலை மற்றும் உடல் உட்பட. ஃபேஸ் டிதர் B0 மதிப்பு விவரக்குறிப்பில் உள்ளது.

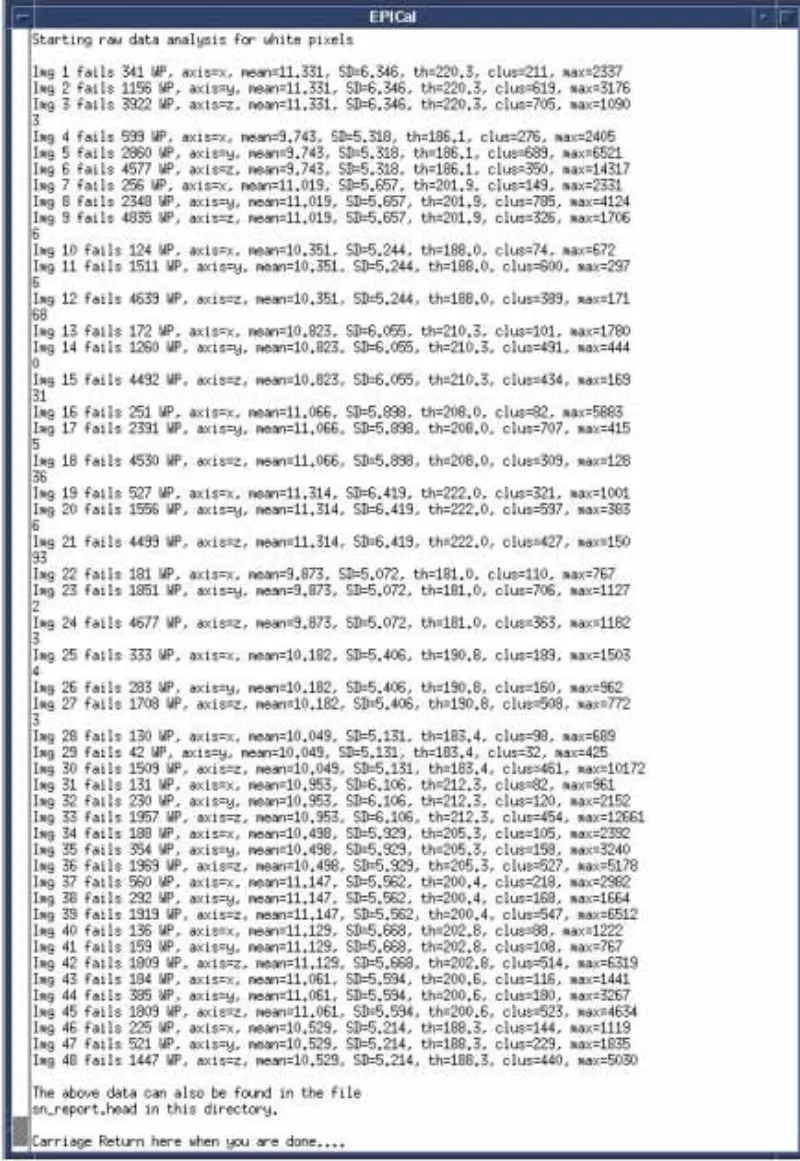

6. ஒயிட் பிக்சல் சோதனையை இயக்கவும், அனைத்தும் தோல்வியடைந்தன.

7. SPT ஆல் பாஸை இயக்கவும். குறிப்பாக அனைத்து சாய்வு நிலைப்புத்தன்மை சோதனைகளும் கடந்து செல்கின்றன.

8. மின்விசிறி, ஸ்பீக்கர், இன்ஜெக்டர், குளிர்ந்த தலை மற்றும் பலவற்றை உள்ளடக்கிய காந்தத்தைச் சுற்றியுள்ள சூழல் பொருட்களைப் பின்பற்றி ஆய்வு செய்யவும்.

9. டெம்ப் சென்சார், SRI, PAC மற்றும் அட்டவணையை முடக்கவும், இன்னும் சிக்கல்.

10. சிஸ்டம் கேபினட் I/F(பாடி ஜே2 மற்றும் ஹெட் ஜே5) இல் ரிசீவ் கேபிளைத் துண்டிக்கவும், சிஸ்டம் கேபினட் கனெக்டரில் 50 ஓம் டெர்மினேட்டர் மற்றும் டிசி பிளாக் சேர்க்கவும். EPT வெள்ளை பிக்சல் தலை மற்றும் உடல் ஸ்கேன். முடிவு பாஸ் ஆகும். சிஸ்டம் கேபினட்டில் இல்லை என்பதை உறுதிப்படுத்தவும். மீண்டும் இணைக்கவும். சிஸ்டம் கேபினட் I/F இல் கேபிளைப் பெறவும்

11. GP போர்டில் X,Y மற்றும் Z கிரேடியன்ட் டிரைவ் ஃபைபர் ஆப்டிக்ஸ், EPT ஒயிட் பிக்சல் ஹெட் மற்றும் பாடி ஸ்கேன் ஆகியவற்றைத் துண்டிக்கவும். முடிவு பாஸ் ஆகும். வெள்ளை பிக்சல் சாய்வு மூலம் தூண்டப்பட்டதை இது குறிக்கிறது. அந்த வெள்ளை பிக்சல் ஒரு அச்சில் மட்டும் இல்லை. பின்னர் SGA PS, GP போர்டை மாற்றவும், ஆனால் இன்னும் சிக்கல் உள்ளது. X,Y,Z கிரேடியன்ட் டிரைவ் ஃபைபர் ஆப்டிக்ஸை மீண்டும் இணைக்கவும்.

12. SSM இல் DD/TR ஐ முடக்கவும். பென் சுவரில் (J72,J73,J74,J75,J75) DD கேபிளைத் துண்டிக்கவும், EPT ஒயிட் பிக்சல் ஹெட் மற்றும் பாடி ஸ்கேன். இதன் விளைவாக, தலை மற்றும் உடல் செயலிழந்தது. உடல் சுருள் துண்டிக்கப்படவில்லை, எனவே உடல் சுருள் சிக்னலை உறிஞ்சுகிறது.எனவே ஹெட் பாஸ் மற்றும் உடல் தோல்வியடைந்தது. எங்கள் கழிப்பைச் சரிபார்க்க, நீட்டிப்பு கேபிளை ஹெட் காயிலுடன் இணைத்து, ஹெட் காயிலை மேக்னட் போருக்கு வெளியே வைத்து, ஹெட் ஒயிட் பிக்சலை ஸ்கேன் செய்யவும். உண்மையில், முடிவு தோல்வியடைந்தது. பென் வால், EPT ஒயிட் பிக்சல் ஹெட் மற்றும் பாடி ஸ்கேன் ஆகியவற்றில் உள்ள DD கேபிளில் ஒன்றை மட்டும் மீண்டும் இணைக்கவும். விளைவு அனைத்தும் தோல்வியடைந்தது. டிடி போர்டு மற்றும் ஸ்ப்ளிட்டர் போர்டு காரணமல்ல என்பதை உறுதிப்படுத்தவும்.

13. பென் சுவரில் DD கேபிள்களை மீண்டும் இணைக்கவும். SSM.EPT ஒயிட் பிக்சல் ஹெட் மற்றும் பாடி ஸ்கேனில் பாடி மற்றும் ஹெட் டி/ஆர் பயாஸ் பிஎன்சி கேபிளைத் துண்டிக்கவும். விளைவு அனைத்தும் தோல்வியடைந்தது. உடல் மற்றும் தலை சார்பு கேபிள்களை மீண்டும் இணைக்கவும். SRFDII.EPT ஒயிட் பிக்சல் ஸ்கேனில் ஹெட் மற்றும் பாடி அவுட்புட் கேபிளைத் துண்டிக்கவும். விளைவு அனைத்தும் தோல்வியடைந்தது. SRFDII AMP மற்றும் SSM இல் சிக்கல் இல்லை என்பதை உறுதிப்படுத்தியது.

14. ஹைப்ரிடில் I மற்றும் Q கேபிள்களை துண்டிக்கவும். ஹெட் ஈபிடி ஒயிட் பிக்சல் ஸ்கேனை இயக்கவும். முடிவு தோல்வியடைந்தது. சந்தேகத்திற்கிடமான கலப்பின. கலப்பினத்தை மாற்றவும். ஆனால் இன்னும் பிரச்சனை.

15. காந்தத்தின் முன் அட்டையை அகற்றவும். RF ஷீல்ட் கிரவுண்ட் கேபிள் மற்றும் டெம்ப் சென்சார் கேபிளை ஆய்வு செய்யவும். கேபிள் சரி.

16. TRM இலிருந்து உடல் RF சுருளை அகற்றவும். ஹெட் EPT ஒயிட் பிக்சல் ஸ்கேன் இயக்கவும், முடிவு தோல்வியடைந்தது.

17. TRM இலிருந்து RF கவசம் அகற்றவும். RF கவசம் மூலம் EPT ஒயிட் பிக்சல் ஸ்கேனை இயக்கவும். முடிவு தோல்வியடைந்தது. RF கவசத்தை மாற்றி EPT ஒயிட் பிக்சல் ஸ்கேன் இயக்கவும். இன்னும் பிரச்சனை.

மூல காரணம்/தீர்வு

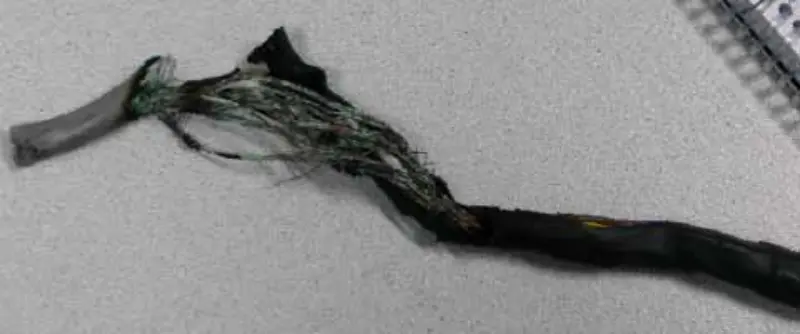

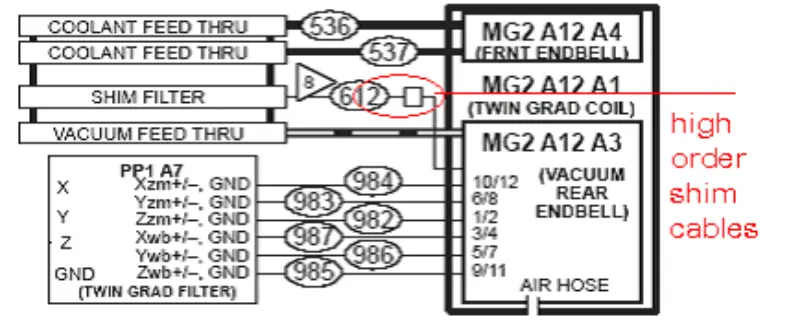

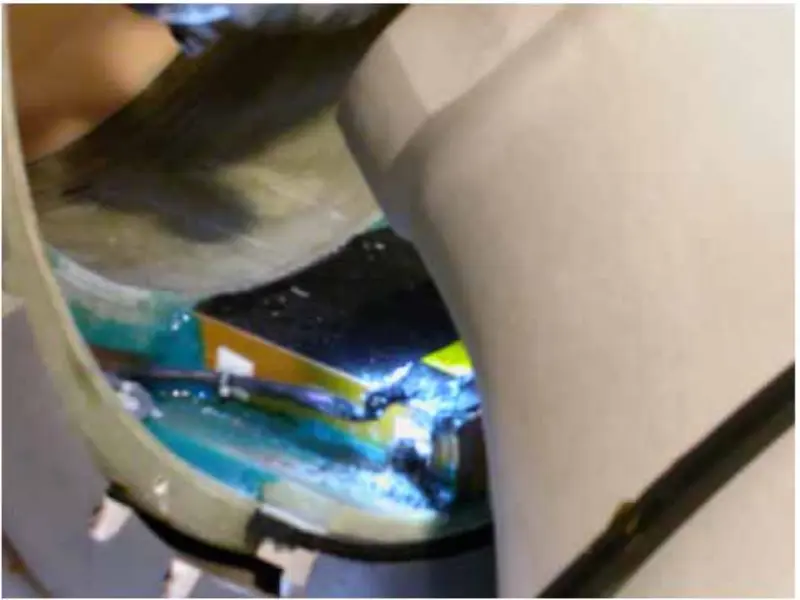

மேலே உள்ள நடவடிக்கை மற்றும் பகுப்பாய்விலிருந்து, சரிவு சுருளால் சிக்கல் ஏற்பட வேண்டும் என்று நாங்கள் முடிவு செய்கிறோம். எனவே காந்தத்தின் முன் மற்றும் பின்புற அட்டையை அகற்றி, சாய்வு சுருள் தொடர்பான போல்ட்களை சரிபார்த்து இறுக்குகிறோம். காந்தத்தின் பின்புற அட்டையை அகற்றிய பிறகு, உயர் வரிசை ஷிம் கேபிள் கருப்பு நிறத்தில் எரிந்திருப்பதைக் காண்கிறோம்.

இந்த தளத்தில் ஹை ஆர்டர் ஷிம் ஆப்ஷன் இல்லாததால், ஹை ஆர்டர் ஷிம் கேபிளை வெட்டிவிட்டோம். நாங்கள் தனித்தனியாக கேபிள்களை உரிக்கிறோம் மற்றும் இன்சுலேட்டட் பிசின் டேப்பைப் பயன்படுத்தி ஒவ்வொரு கேபிள்களையும் பிணைக்கிறோம். அனைத்தையும் மீட்டெடுக்கவும், EPT ஒயிட் பிக்சல் ஸ்கேன் இயக்கவும். அனைத்தும் பாஸ். இந்த உள்ளூர் பழுதுபார்த்த பிறகு, கணினி சரி. DWI மற்றும் Fiesta படத்தில் முன்பு போல் வெள்ளை பிக்சல் இல்லை.

தொழிற்சாலையில் உயர்தர கேபிள்கள் சேதமடைய வேண்டும். சேதமடைந்த கேபிள்கள் ஒன்றுடன் ஒன்று சேர்ந்து பல சிறிய வட்டங்களை உருவாக்கியது. DWI ஸ்கேன் இயக்கும் போது, ​​வட்டமானது மற்ற ஸ்கேன்களை விட அதிக வெப்பத்தை தூண்டியது. அதனால் கேபிள்கள் நாளுக்கு நாள் எரிந்து DWI ஸ்கேன் பாதிக்கிறது. உண்மையில், நாளுக்கு நாள், விளைவு மேலும் மேலும் கடுமையாகிறது.
