SV 1.5T நிறுவல், சோதனை மற்றும் விற்பனைக்குப் பிந்தைய ஆதரவுக்கான GE மெகா ஸ்விட்ச் MRI

அன்புள்ள வாடிக்கையாளரே, இந்த தயாரிப்பைப் பெறும்போதுGE 5337137-8, GE 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  சரியான இணைப்பிற்கு வரைபடங்களைப் பார்க்கவும்.

முக்கிய சமிக்ஞை விநியோகம் மற்றும் கட்டுப்பாட்டு தொகுதியாக, மெகா ஸ்விட்ச் பல போர்ட் ஒருங்கிணைப்பு, உயர் அலைவரிசை சமிக்ஞை செயலாக்கம் மற்றும் மட்டு வடிவமைப்பு ஆகியவற்றைக் கொண்டுள்ளது. இது போர்ட் A/B இரட்டை சுருள் சேனல்களின் இணையான செயல்பாட்டை ஆதரிக்கிறது, MC சார்பு சரிசெய்தல், MUX சமிக்ஞை மாறுதல் மற்றும் RF சமிக்ஞை பரிமாற்றம் போன்ற செயல்பாடுகளை செயல்படுத்துகிறது. LED குறிகாட்டிகள் மற்றும் SRI தகவல்தொடர்பு மூலம் கணினி நிலை நிகழ்நேரத்தில் கண்காணிக்கப்படுகிறது.

மெகா ஸ்விட்ச் இடைமுகங்கள் நான்கு செயல்பாட்டுக் குழுக்களாக வகைப்படுத்தப்பட்டுள்ளன:

1.காயில் போர்ட் இடைமுகங்கள்

2.Port A (J18, J21): சுருளுக்கு MC சார்பு, preamp சக்தி மற்றும் MUX கட்டுப்பாட்டு சமிக்ஞைகளை அனுப்புகிறது; சுருள் ஐடி, TX செயல்படுத்தும் சமிக்ஞை மற்றும் 8-சேனல் RF சமிக்ஞை ஆகியவற்றைப் பெறுகிறது.

போர்ட் B (J17, J22): போர்ட் B சுருள் 1页க்கு போர்ட் A போன்ற செயல்பாடுகளைச் செய்கிறது.

3.வெளிப்புற தொகுதி இடைமுகங்கள்

4.DM-Lite Interaction (J11, J5): MC சார்பு, கட்டுப்பாட்டு சமிக்ஞைகள் மற்றும் AUX சக்தியை மீட்டெடுக்கிறது

1. பவர் சப்ளை (J102-1, J102-2): ரெகுலேட்டர் பாக்ஸிலிருந்து DC பவரைப் பெறுகிறது

5.RRX தொடர்பு இடைமுகங்கள்

6.சிக்னல் டிரான்ஸ்மிஷன் (J1): RRXக்கு 8-சேனல் 16 MHz RF சிக்னல்களை அனுப்புகிறது

கட்டுப்பாட்டு சமிக்ஞைகள் (J2, J107): RRX இலிருந்து R1 கட்டுப்பாடு மற்றும் R1 ஸ்ட்ரோப் சிக்னல்களைப் பெறுகிறது

சக்தி மற்றும் கட்டுப்பாடு (J108): ஆற்றல், TNS கட்டுப்பாடு மற்றும் கடிகார சமிக்ஞைகளை RRX க்கு அனுப்புகிறது

7.நிலை கண்காணிப்பு & தொடர்பு இடைமுகங்கள்

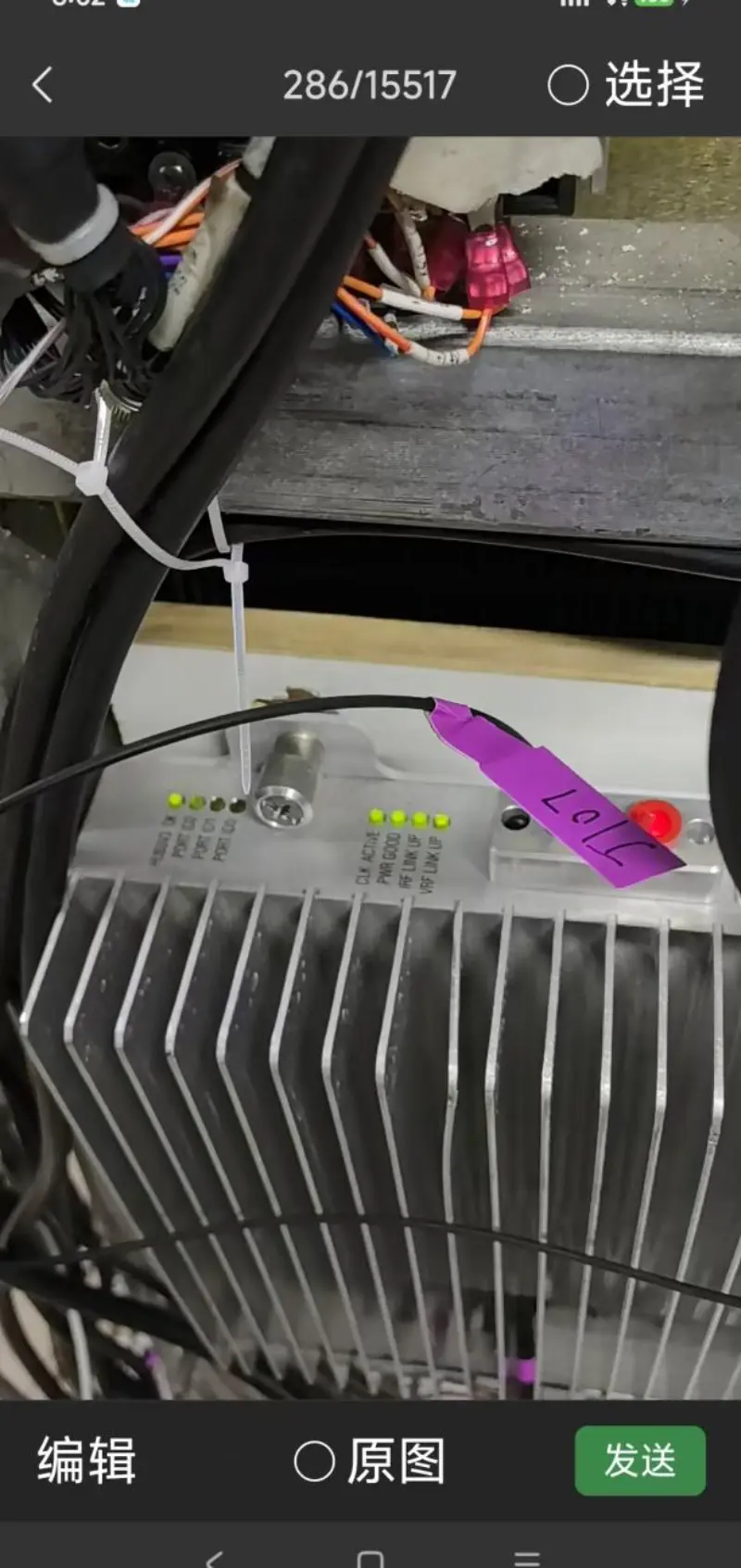

8.எல்இடி இண்டிகேஷன் (ஜே15): எல்பிசிஏவில் சுருள் ஐடி எல்இடி குறிகாட்டிகளுடன் இணைக்கிறது

SRI கம்யூனிகேஷன் (J20): SRI வெளிப்புற சமிக்ஞை உள்ளீடுகள் (J100, J103-J106) மூலம் தரவுப் பரிமாற்றத்தை செயல்படுத்துகிறது: பாடி ப்ரீஅம்பில் இருந்து RF சிக்னல்கள், எக்சைட்டரிலிருந்து லூப்பேக் சிக்னல்கள், TNS ஆண்டெனாவிலிருந்து சத்தம் சமிக்ஞைகள், LO சிக்னல்கள் மற்றும் எக்ஸைட்டரிலிருந்து 80 மெகா ஹெர்ட்ஸ் கடிகாரம்

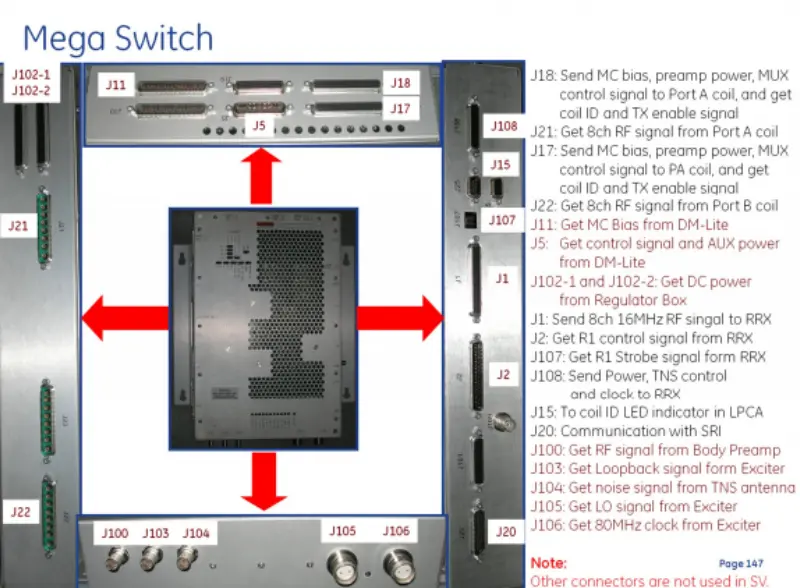

J18: போர்ட் A காயிலுக்கு MC பயாஸ், ப்ரீஅம்ப் பவர் மற்றும் MUX கண்ட்ரோல் சிக்னலை அனுப்பவும், காயில் ஐடி மற்றும் TX இயக்க சிக்னலைப் பெறவும்.

J21: போர்ட் A சுருளிலிருந்து 8 - சேனல் RF சிக்னலைப் பெறவும்.

J17: போர்ட் B காயிலுக்கு MC பயாஸ், ப்ரீஅம்ப் பவர் மற்றும் MUX கண்ட்ரோல் சிக்னலை அனுப்பவும், காயில் ஐடி மற்றும் TX இயக்க சிக்னலைப் பெறவும்.

J22: போர்ட் B காயிலில் இருந்து 8 - சேனல் RF சிக்னலைப் பெறவும்.

J11: DM - Lite இலிருந்து MC பயாஸைப் பெறுங்கள்.

J5: டிஎம் - லைட்டிலிருந்து கட்டுப்பாட்டு சிக்னல் மற்றும் AUX சக்தியைப் பெறுங்கள்.

J102 - 1 மற்றும் J102 - 2: ரெகுலேட்டர் பாக்ஸிலிருந்து DC பவரைப் பெறுங்கள்.

J1: RRX க்கு 8 - சேனல் 16 MHz RF சமிக்ஞையை அனுப்பவும்.

J2: RRX இலிருந்து R1 கட்டுப்பாட்டு சமிக்ஞையைப் பெறவும்.

J107: RRX இலிருந்து R1 ஸ்ட்ரோப் சிக்னலைப் பெறவும்.

J108: ஆற்றல், TNS கட்டுப்பாடு மற்றும் கடிகாரத்தை RRXக்கு அனுப்பவும்.

J15: LPCA இல் சுருள் ஐடி LED காட்டி.

J20: SRI உடனான தொடர்பு.

J100: பாடி ப்ரீஅம்பிலிருந்து RF சிக்னலைப் பெறுங்கள்.

J103: எக்ஸைட்டரிடமிருந்து லூப்பேக் சிக்னலைப் பெறுங்கள்.

J104: TNS ஆண்டெனாவிலிருந்து இரைச்சல் சமிக்ஞையைப் பெறவும்.

J105: Exciter இலிருந்து LO சிக்னலைப் பெறுங்கள்.J106: எக்ஸைட்டரிலிருந்து 80 MHz கடிகாரத்தைப் பெறுங்கள்.

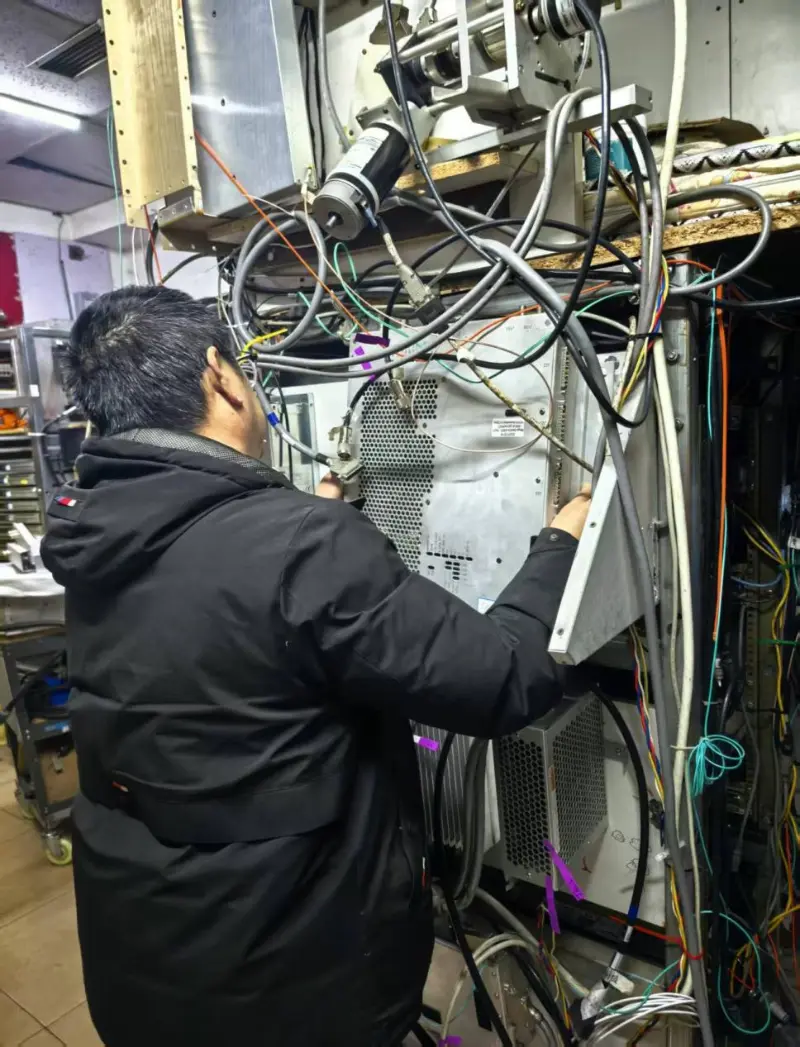

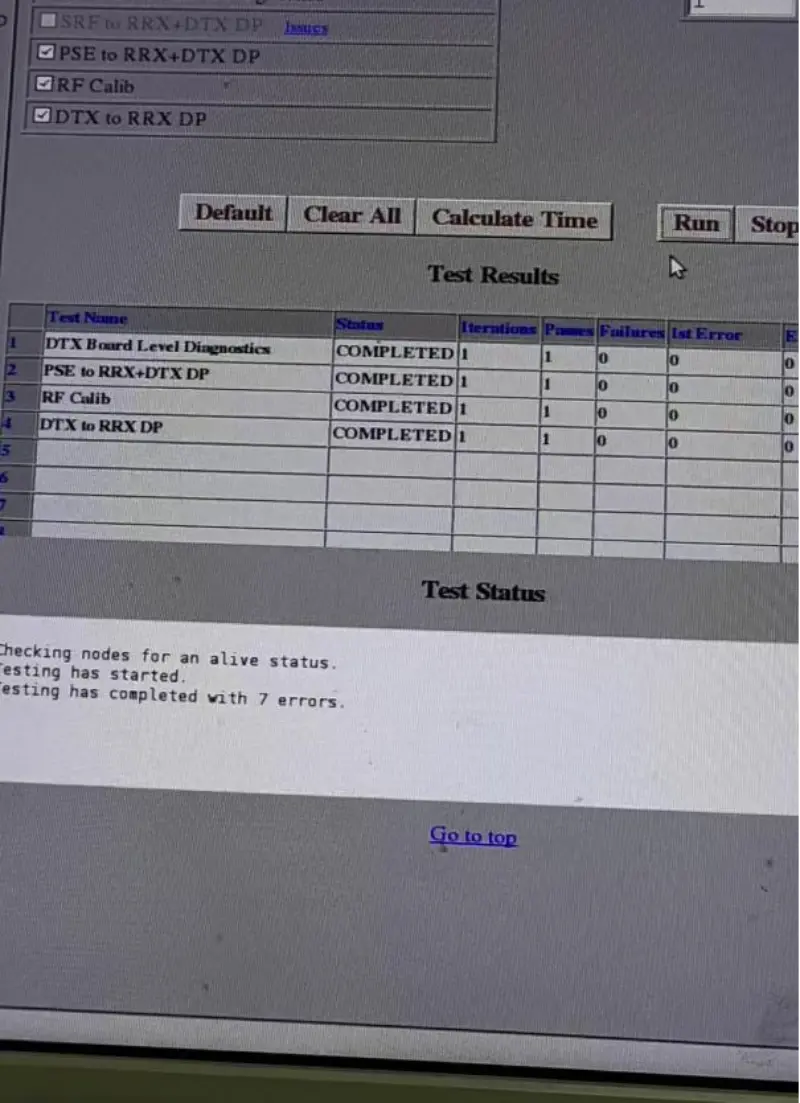

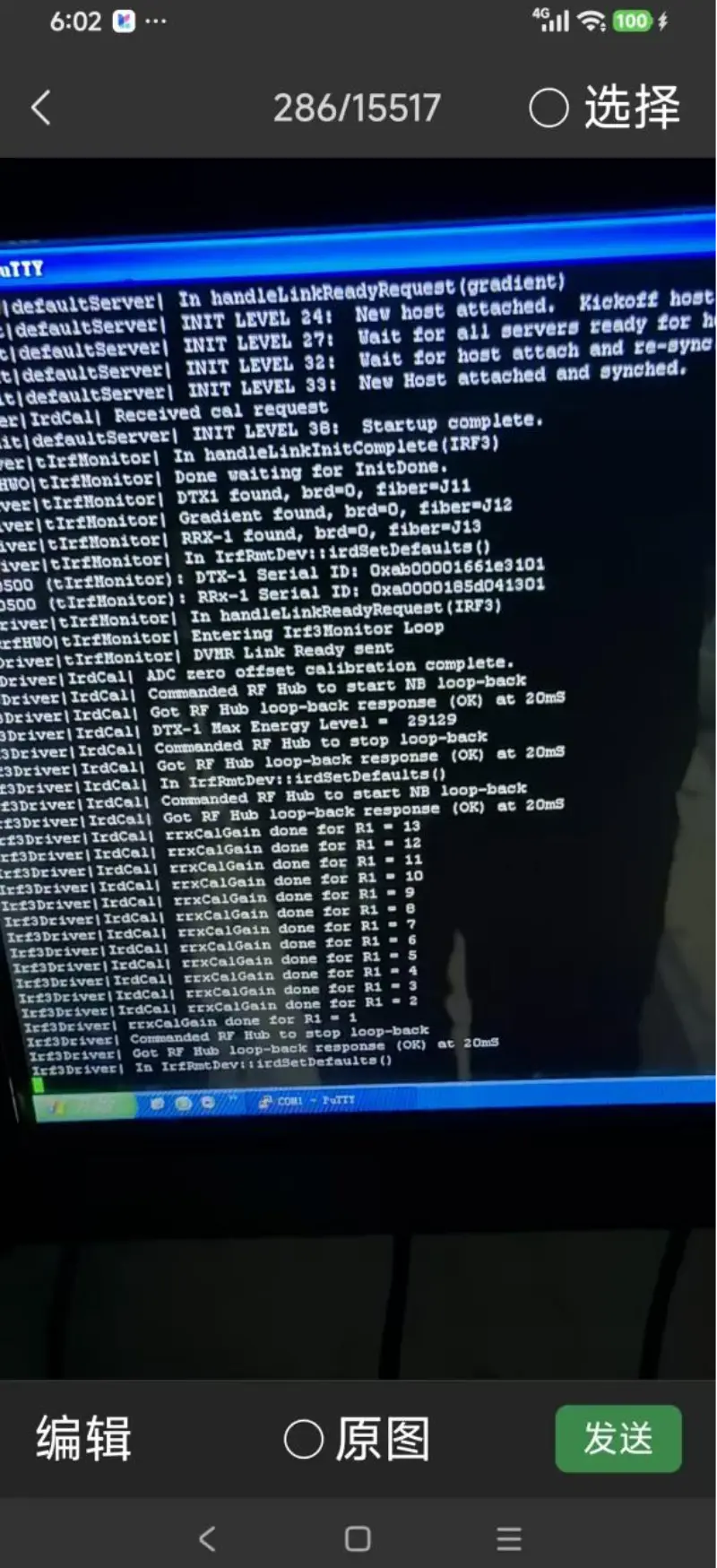

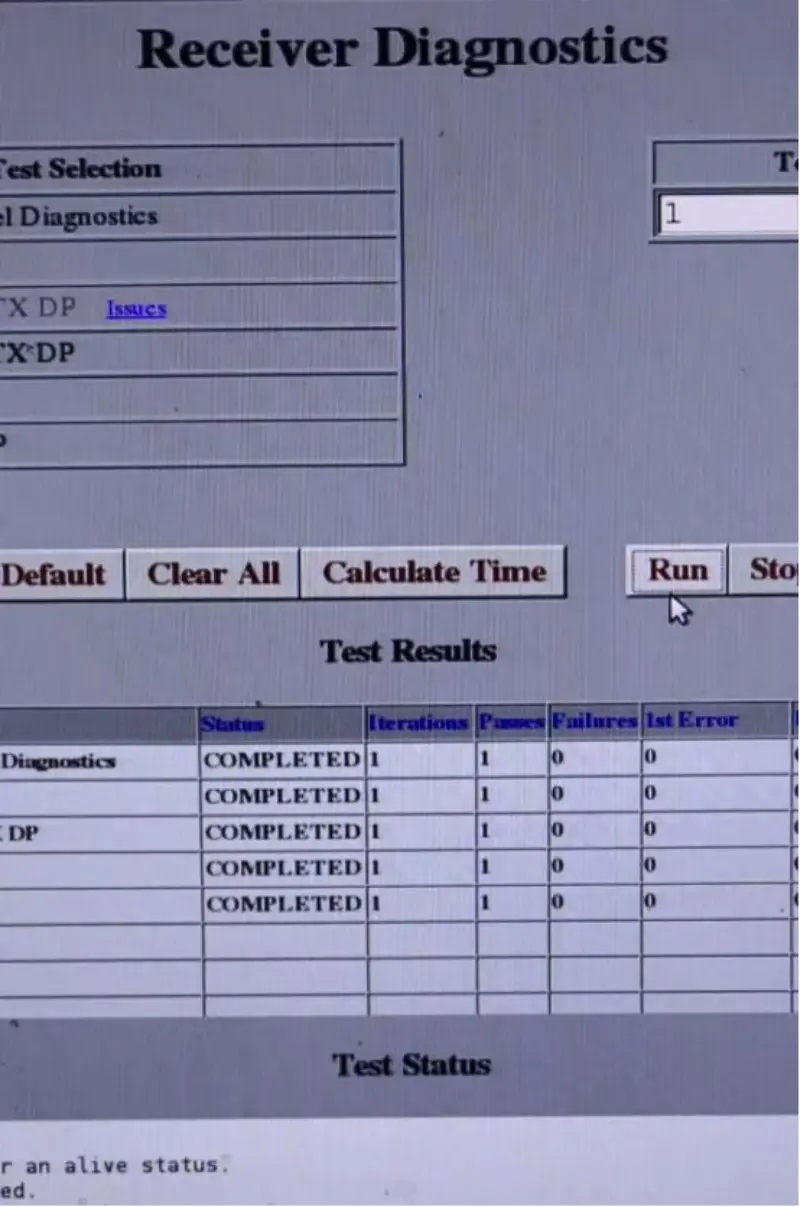

சிக்னல் பரிமாற்ற செயல்திறன் சோதனை, சிக்னல் வரவேற்பு செயல்திறன் சோதனை, போர்டு-நிலை கண்டறிதல், RF செயல்திறன் சோதனை மற்றும் தகவல்தொடர்பு இணைப்பு சோதனை உள்ளிட்ட GE தொழிற்சாலை சோதனை நடைமுறைகளைப் பின்பற்றி, ஒவ்வொரு இயந்திரமும் ஏற்றுமதிக்கு முன் கடுமையான 99.9% ஆய்வுக்கு உட்படுத்தப்படுவதை உறுதிசெய்வதன் மூலம் தொழிற்சாலை அளவிலான சேவை சோதனையை நாங்கள் வழங்குகிறோம். சுருக்கமாக, வாடிக்கையாளர் திருப்தியை உறுதி செய்வதற்கும் உயர்தர சேவையை வழங்குவதற்கும் எல்லாம் செய்யப்படுகிறது.

Whatapp:+86 18562532689

வெயிசாட்:+86 18562532689

Agilent518@sina.com

திரு. சோவின் ஸ்டுடியோ

மரியாதையுடன் 2026.03.20
