FSE மற்றும் GRE கலைப்பொருள்

சிஸ்டம்: எம்ஆர் 0.35டி ஓவேஷன்

மருத்துவமனை: டாக்கிங் ஆயில்ஃபீல்ட் பொது மருத்துவமனை

பிரச்சனை/அறிகுறி

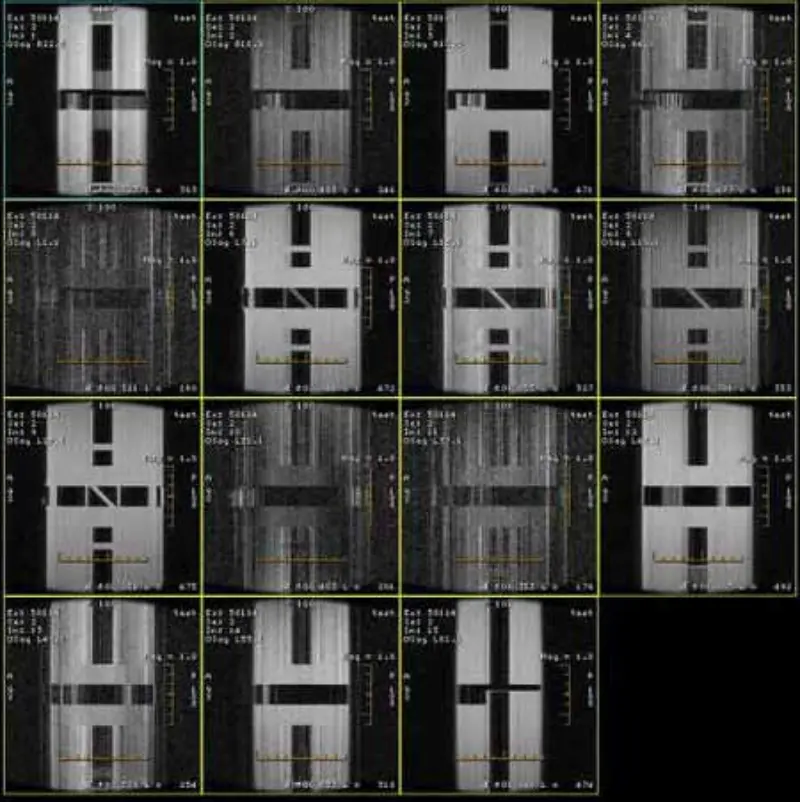

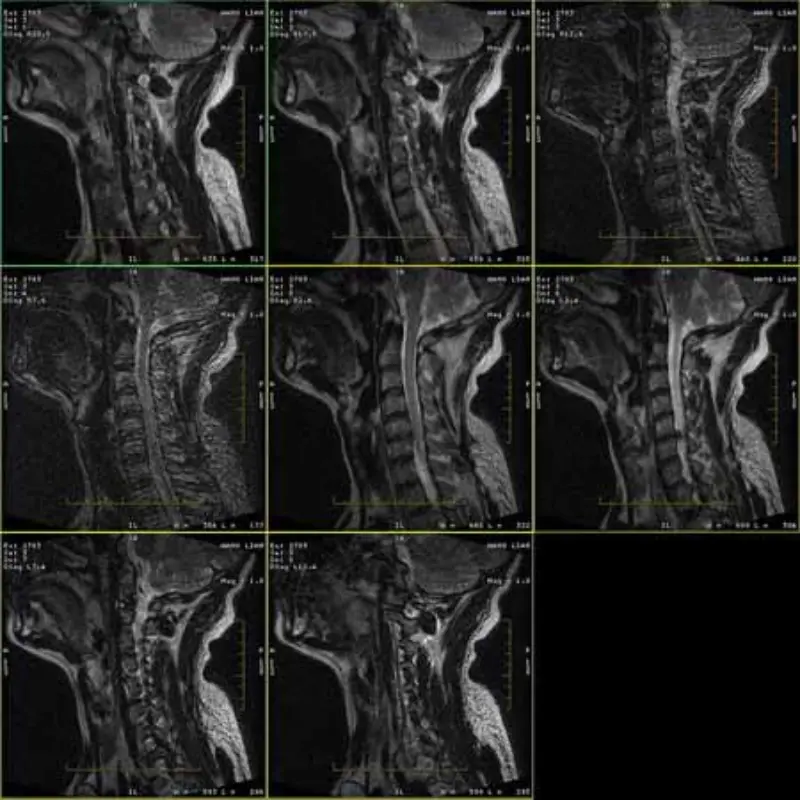

FRFSE மற்றும் GRE நெறிமுறைகளின் படங்கள் பேய் மற்றும் சில நேரங்களில் குறைந்த SNR படங்கள் ஒரு தொடரில் தோன்றும். ஆனால் SE நெறிமுறை படங்கள் இயல்பானவை.

தயவுசெய்து படங்களை இணைக்கவும்.

சரித்திரம்/குறிப்பு

1. இந்த கலைப்பொருட்கள் FRFSE மற்றும் GRE நெறிமுறைகளின் படத்தில் மட்டுமே நிகழ்கின்றன, ஆனால் SE நெறிமுறை

படங்கள் ஒருபோதும் தோன்றாது. ஹெட் SPT விரைவுச் சரிபார்ப்பைச் செய்யுங்கள், ஹெட் SNR ஓரளவு உள்ளது (சுமார் 8.2).

2. RF கதவு, லைட்டிங் பவர், TCU பவர், பிஏசி பவர் சப்ளை மற்றும் மேக்னட் டிஸ்ப்ளே, அனைத்தும் சரி.

3. கிரேடியன்ட் பெருக்கிகள், SRU மற்றும் கேபிள்களில் வடிப்பான்கள் மாற்றப்பட்டன, கலைப்பொருள் இன்னும் அதே நெறிமுறைகளில் நிகழ்கிறது.   பக்கம் 3 இல் 3

4. கீழே உள்ள பகுதிகளை வேறொரு தளத்தில் சோதிக்கவும், அனைத்தும் சரி. சாய்வு PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS மற்றும் ஹெட் காயில்

5. டிடி டையோடு சொத்து, டிடி கேபிள்கள் மற்றும் எச்வி, அனைத்தும் இயல்பானதா என சரிபார்க்கவும்.

6. UCERD இன் RF சமிக்ஞை வெளியீட்டை முடக்கவும், கலைப்பொருள் மறைந்துவிட்டது.

7. ரிசீவரை மாற்றி கேபிள்களைப் பெற்று எம்.ஏ.வைத் தவிர்த்துவிடுங்கள், பிரச்சனை இன்னும் இருக்கிறது.

8. உடல் சுருளை பிரித்து, காந்தத்திற்கு வெளியே வைக்கவும், அனைத்து கேபிள்களையும் இணைத்து மீண்டும் ஸ்கேன் செய்யவும், கலைப்பொருட்கள் இன்னும் உள்ளன.

9. நாங்கள் மின்சாரம் மற்றும் தரையை சரிபார்த்து, பிபி (காந்த அறை) இல் உள்ள தரை இணைப்பான் மிகவும் தளர்வாக இருப்பதைக் காண்கிறோம். நாங்கள் அதை இறுக்கி மீண்டும் ஸ்கேன் செய்கிறோம், ஹெட் SNR மேம்படுத்தப்பட்டது

(தலைவர் SNR: 8.9)

மூல காரணம்/தீர்வு

இறுதியாக எம்ஆர் உபகரண சக்தியின் 3 லைவ் வயர்களில் 1 வயரை யாரோ ஒருவர் இணைப்பதைக் காண்கிறோம்

அனுமதியின்றி MR துறைக்கு வெளியே வழங்கல். வயரை அகற்றிவிட்டு மீண்டும் ஸ்கேன் செய்த பிறகு, சிஸ்டம் நார்மலாக வந்து ஹெட் SNR 9.3 ஆகும்.

எனவே மின்சாரம் தரமானது படத்தின் தரத்தை பாதிக்கும்.
