8ch கார்டிக் காயில் லோ SNRக்கான சிக்கலைத் தீர்ப்பது

பிரச்சனை/அறிகுறி

8-சேனல் கார்டியாக் காயில் ஸ்கேனிங்கைப் பயன்படுத்தும் போது, ​​படம் SNR நன்றாக இல்லை. கைமுறை ஸ்கேனிங்கைப் பயன்படுத்தும் போது சிக்னல் மிகவும் குறைவாக இருப்பதைக் கண்டறியவும்.

மூல காரணம்/தீர்வு

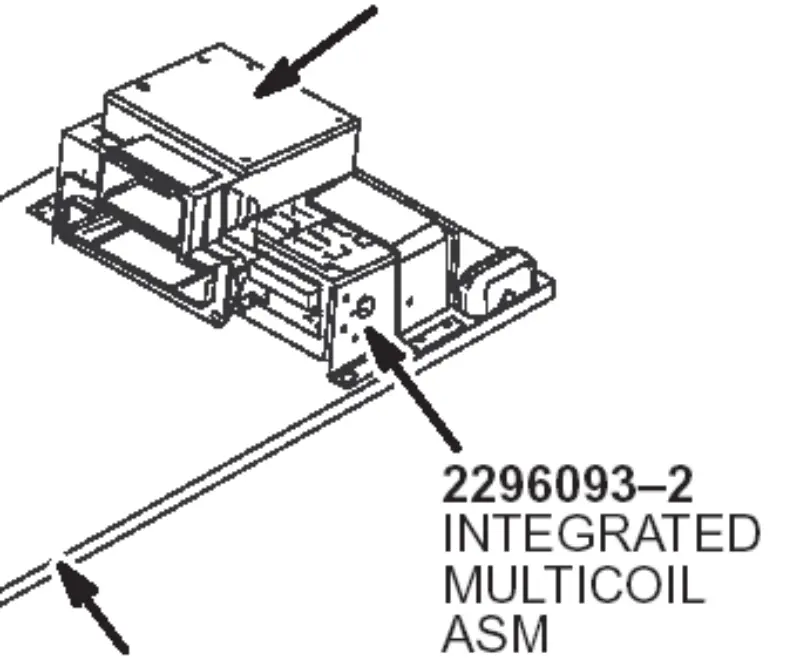

ஒருங்கிணைந்த மல்டிகோயில் ஏஎஸ்எம் மதர் போர்டு மோசமாக உள்ளது. (dynatron, IC: HC105)

சரித்திரம்/குறிப்பு

1. 8-சேனல் கார்டியாக் காயில் ரன் சோதனை SNR ஐப் பயன்படுத்தவும், அனைத்து சேனல்களும் தோல்வியடைந்தன.

2. MCRT கருவிகளைப் பயன்படுத்தவும் 8-சேனல் SNR, அனைத்து சேனல் பாஸையும் சரிபார்க்கவும். பின்னர் சுருளில் பிரச்சனை இருக்க வேண்டும்.

3. புதிய சுருளை ஆர்டர் செய்யுங்கள், ஆனால் அதே பிரச்சனை. படமும் குறைந்த SNR.

4. மாட்யூல் டிரைவ் பவர் மற்றும் STIF மற்றும் IRF I/O போர்டின் அனைத்து சேனலையும் சரிபார்க்கவும். தி

8 சேனல்கள் சரி.

5. ஒருங்கிணைந்த மல்டிகோயில் ASM ஐ 8-சேனல் கார்டியாக் நார்மல் படத்தை மாற்றவும்.

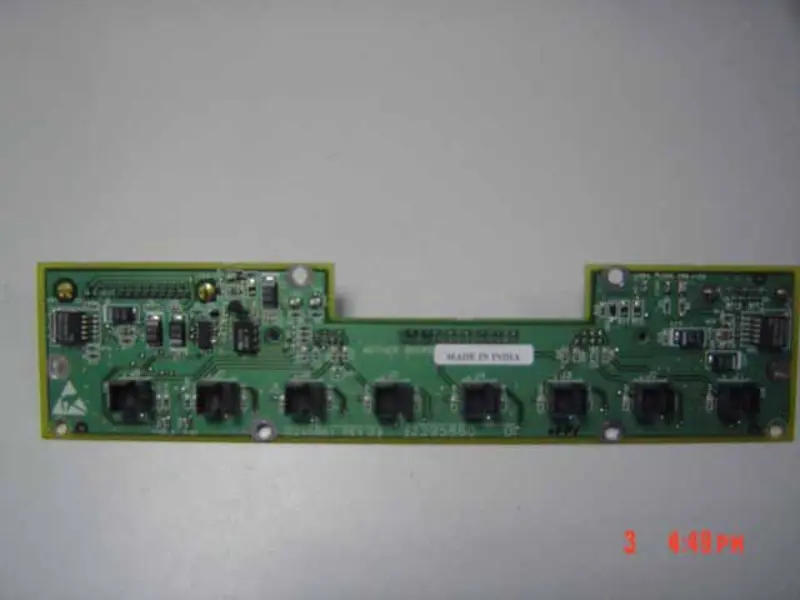

6. மதர் போர்டைச் சரிபார்த்து, HCT04(6反向器) மற்றும் ஒரு டைனட்ரான் மோசமாக இருப்பதைக் கண்டறியவும்.

கற்றல்:

MCRT கருவிகளைப் பயன்படுத்தினால், 8-சேனல் தோல்வியடையும் இடம் சுருள் பக்கமாக இருக்கும் என்று வரையறுக்கும்போது, ​​மற்ற தளத்தில் 8-சேனலைச் சரிபார்ப்பது நல்லது.
